솔리드웍스 경로설정, 사본저장, 이름바꾸기

솔리드웍스 경로설정, 사본저장, 이름바꾸기 에대하여 알아보겠습니다.

다양한 부품들을 조립한 어셈블리파일의 부품의 크기나 사이즈를 변경해보고 싶은 경우에 복사를 하여 수정하였다가 원본파일도 같이 변경된 사실을 알게 되었습니다. 그 이후에 각 파트파일의 이름을 변경하여보니 경로와 이름이 같지 않아 파트를 불러들이지 못하였습니다.

이를 해결하기 위해서 2가지 방법을 소개하겠습니다.

1. 어셈블리파일과 파트를 전부 다른 파일로 저장

2. 각 파트의 이름을 변경하여 파트 편집

1. 어셈블리파일과 파트를 전부 다른 파일로 저장

파일 -> 다른 이름으로 저장 -> 사본으로 저장 및 열기 -> 파일이름 바꾸기 -> 모든 참조 부품 포함 -> 접두사 추가



파일을 사본으로 전부 만든 뒤에 수정을 하여 작업을 할 수 있습니다.

2. 각 파트의 이름을 변경하여 파트 편집

옵션 -> FeatureManager -> FeatureManager 트리에서 구성 요소 파일 이름 변경 허용

변경허용을 하게 되면 파트 이름 바꾸기가 활성화 됩니다.

이후에 나가기를 눌러 아래와 같은 순서로 클릭을 합니다.

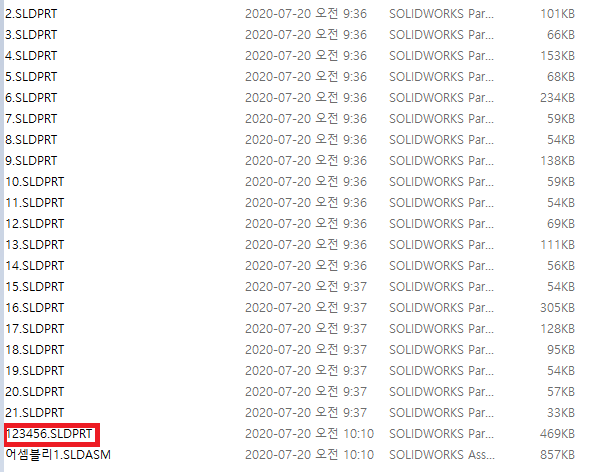

파트의 이름이 바뀐 것을 볼 수 있습니다.
